EIGRP (Enhanced Interior Gateway Routing Protocol) ist ein erweitertes Distance-Vector-Routingprotokoll welches sich beim Austausch mit benachbarten Routern sowie bei der Speicherung von Routing-Informationen wie ein Link-State-Routingprotokoll verhält.
Aufgrund der umfangreichen Merkmale, welche eher bei Link-State-Protokollen anzutreffen sind, wird EIGRP daher oft auch als Balanced-Hybrid-Routingprotokoll klassifiziert. Mit Hilfe jener Link-State-Eigenschaften erreicht EIGRP im Verhältnis zu konventionellen Distance-Vector-Routingprotokollen eine sehr schnelle Konvergenz und ist immun gegenüber Routing-Schleifen.
EIGRP hat sich aus IGRP (Interior Gateway Routing Protocol) entwickelt und wird in eigenständigen AS Netzen verwendet.
EIGRP kombiniert die besten Eigenschaften von Distanzvektor- und Link-State-Routing-Protokollen. Es basiert auf der DUAL (Diffusing Update Algorithm) Routing-Technologie, die für schnelle Konvergenz und optimale Nutzung der Netzwerkressourcen entwickelt wurde. Es nutzt auch Techniken wie Hello-Nachrichten, um Nachbarn zu entdecken und Routing-Informationen auszutauschen.
EIGRP propagiert neben weiteren Eigenschaften (by default) ein Delay und eine Bandbreite (anhand der Leistung des angeschlossenen Interface bzw Netzwerk). Anhand dieser Informationen werden die Kosten einer Route berechnet.
Funktionsweise
- Hello Interval: 5 Sek für high bandwidth, 60 sek für low bandwidth
- Hold Timer: 3x Hello Interval (15 bzw 180 sek)
- Multicast: 224.0.0.10
EIGRP benutzt RTP um Update Pakete zu senden.
- Update
- query
- reply
- hello
- acknowledgment
Die Funktionsweise von EIGRP lässt sich in vier Hauptphasen unterteilen:
- Nachbarbildung (Neighbor Discovery): EIGRP-Nachbarn sind Router, die direkt miteinander verbunden sind und Routing-Informationen austauschen können. Die Nachbarbildung erfolgt durch den Austausch von Hello-Nachrichten. Diese Nachrichten enthalten Informationen über die verfügbaren Netzwerkressourcen und die EIGRP-Parameter. Sobald ein Router einen gültigen Hello empfängt, wird er als Nachbar erkannt und es werden zusätzliche Informationen ausgetauscht.
- Topologieaustausch (Topology Exchange): Nachdem die Nachbarn erkannt wurden, tauschen sie ihre Routing-Informationen mithilfe von Update-Nachrichten aus. Diese Nachrichten enthalten Informationen über verfügbare Netzwerkpfade, Metriken, Next-Hop-Adressen und andere relevante Informationen. Die Update-Nachrichten werden periodisch oder bei Änderungen in der Netzwerktopologie gesendet.
- Beste Pfad Auswahl (Best Path Selection): EIGRP verwendet den DUAL-Algorithmus, um den besten Pfad zu einer bestimmten Zieladresse zu ermitteln. Der DUAL-Algorithmus berücksichtigt verschiedene Faktoren wie Bandbreite, Verzögerung, Zuverlässigkeit und andere Metriken, um den optimalen Pfad zu wählen. Dies ermöglicht eine effiziente Nutzung der verfügbaren Netzwerkressourcen.
- Routing-Tabelle aktualisieren (Routing Table Update): Basierend auf den Ergebnissen des DUAL-Algorithmus wird die Routing-Tabelle aktualisiert. Die Routing-Tabelle enthält Informationen über die besten Pfade zu verschiedenen Zieladressen im Netzwerk. Die aktualisierte Routing-Tabelle wird verwendet, um den Datenverkehr im Netzwerk weiterzuleiten.

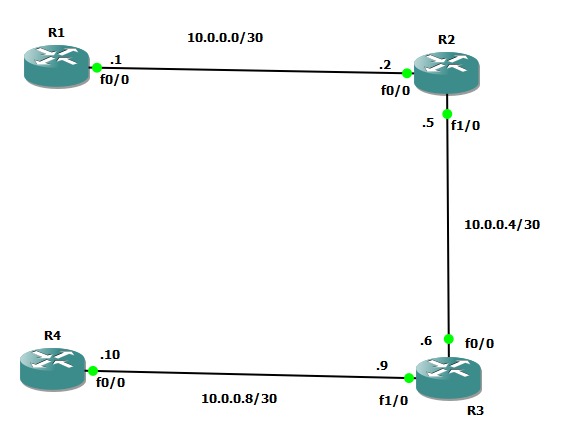

LAB
!R1 int lo0 ip addr 1.1.1.1 255.255.255.255 int fa0/0 ip addr 10.0.0.1 255.255.255.252 no shut router eigrp 1 eigrp router-id 1.1.1.1 no auto-summary network 10.0.0.0 0.0.0.3 network 1.1.1.1 0.0.0.0
!R2 int lo0 ip addr 2.2.2.2 255.255.255.255 int fa0/0 ip address 10.0.0.2 255.255.255.252 no shut int fa1/0 ip address 10.0.0.5 255.255.255.252 no shut router eigrp 1 eigrp router-id 2.2.2.2 net 2.2.2.2 0.0.0.0 net 10.0.0.0 0.0.0.3 net 10.0.0.4 0.0.0.3
!R3 int lo0 ip addr 3.3.3.3 255.255.255.255 int fa0/0 ip address 10.0.0.6 255.255.255.252 no shut int fa1/0 ip address 10.0.0.9 255.255.255.252 no shut router eigrp 1 eigrp router-id 3.3.3.3 net 3.3.3.3 0.0.0.0 net 10.0.0.4 0.0.0.3 net 10.0.0.8 0.0.0.3
!R4 int lo0 ip addr 4.4.4.4 255.255.255.255 int fa0/0 ip address 10.0.0.10 255.255.255.252 no shut router eigrp 1 eigrp router-id 4.4.4.4 net 10.0.0.8 0.0.0.3 net 4.4.4.4 0.0.0.0
show ip eigrp interfaces
