Bei Single mode beträgt der Faserndurchmesser um die 9 mücrometer, bei Multi mode um die 50 - 60. Multimode Fasern werden auf eher kürzeren Strecken innerhalb eines Datacenter eingesetzt, Single mode Fasern eher für etwas weitere strecken. Die bandbreite von Single mode fasern ist theoretisch unbegrenzt, die von Multi mode Fasern ist jedoch limitiert.

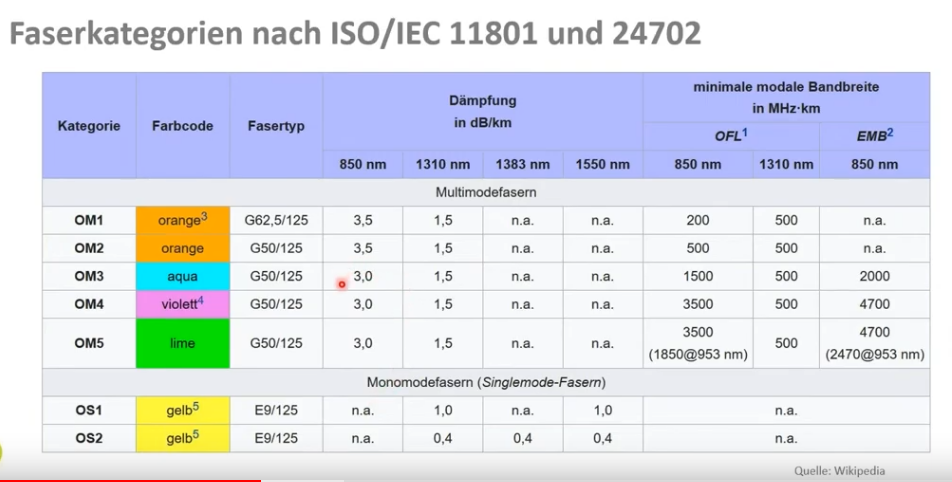

OM steht für Optical Multimode.

OM1 und OM2 sind typischerweise für LED-basierte Anwendungen konzipiert.

OM3 und OM4 sind für VCSEL-basierte Anwendungen konzipiert.

Diese Fasern werden nur mit 50mücrometer Kern hergestellt und verfügen über ein optimiertes Brechzahlprofil für die Verwendung in hochdatenratigen Netzwerken (10/40/100GE oder FibreChannel).

OM5 kann mehrere Kanäle übertragen.

OS steht für Optical Singlemode.

OS1 (seit 1995) und OS2 (seit 1996) welche sich nur in ihrer maximalen Dämpfung unterscheiden.

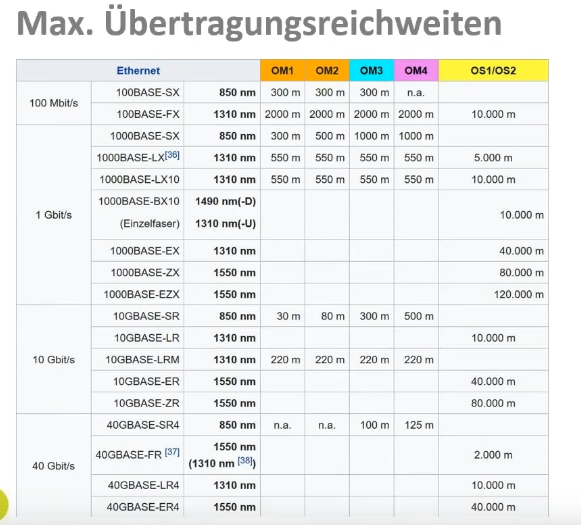

Ein Beispiel: Ein Kunde hat eine 1G Verkabelung und möchte auf 10G umrüsten. Dann ist die Frage „Welche Kategorie ist verbaut“ und „wie lange sind die Kabel“. In der Tabelle wird deutlich das 1G OM2 500 Meter überträgt während 10G OM2 nur 80 Meter schafft.

Legende (SFP Typen)

• SR - Short range
• LR - Long range
• LRM - Long Reach Multi-mode
• ER - Extended range
• ZR - ZE Best range

Todo: Was sind SX, FX, EX,…?

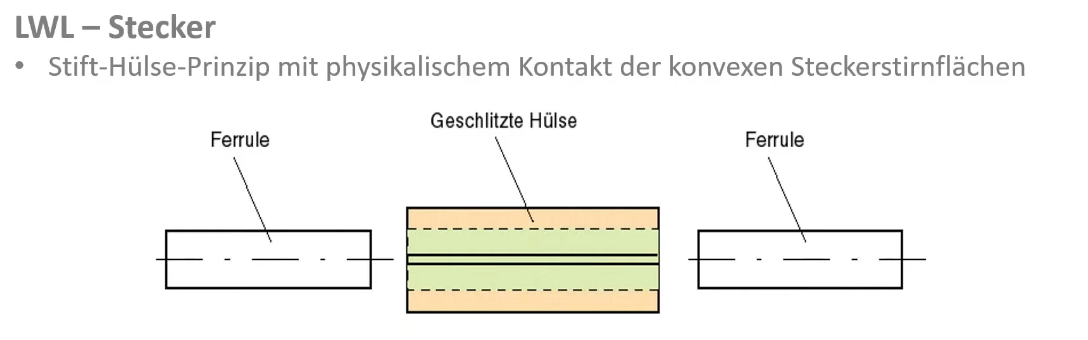

Die Ferrule (Cladding) muss nicht immer gerade (PC) sondern kann auch schräg (APC) geschliffen sein.

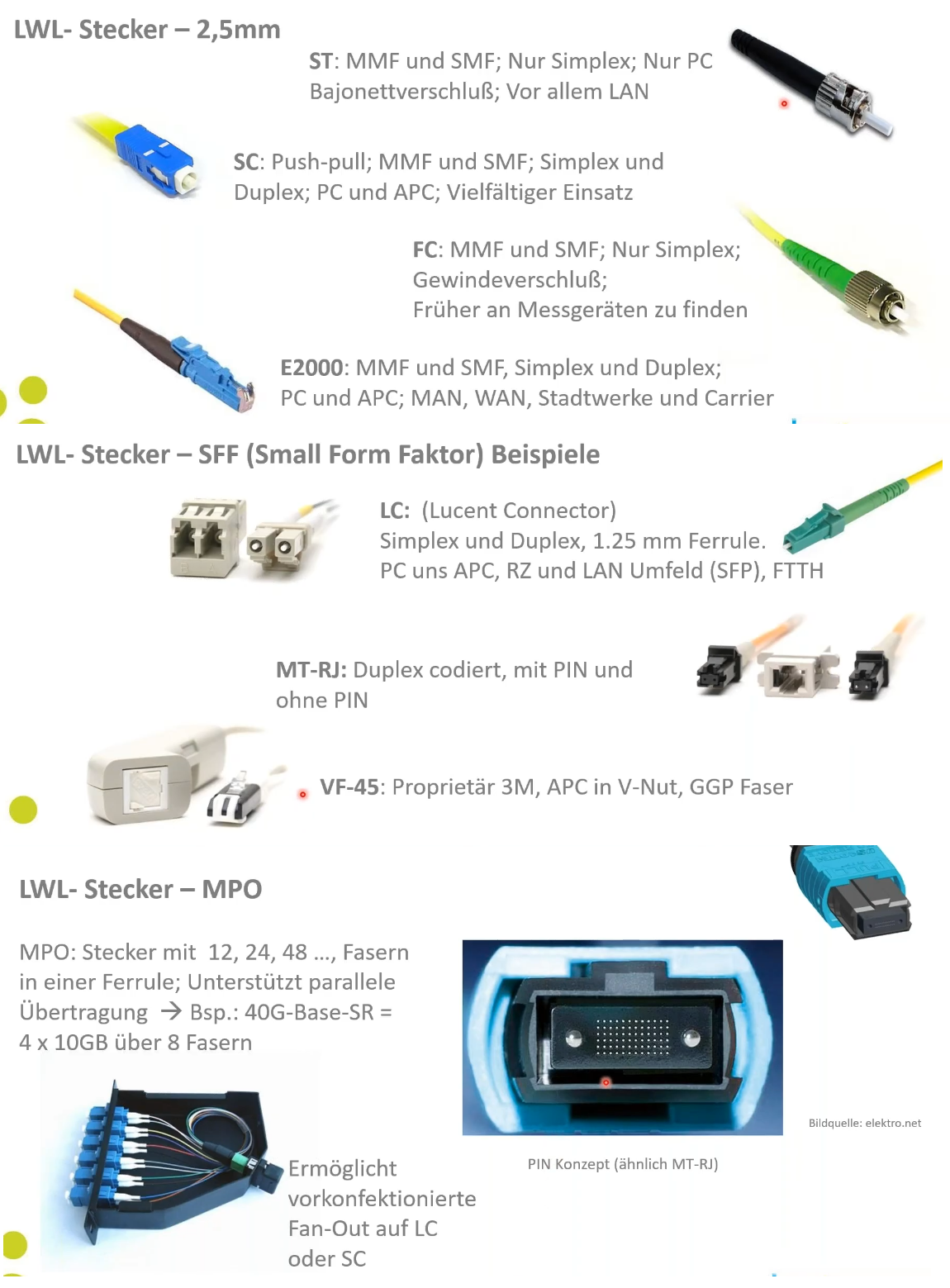

• ST (straight tip, Bajonetteverschluss)
• SC (subscriber connector, Push-Pull, Ring um Ferrule)
• FC (fibre connector, zum schrauben)
• E2000 (mit Sicherheitsklappe)
• LC (lucent connector, freie Ferrule ohne Ring)
• MJ-RT
• VF-45
• MPO (Multipath push-on oder auch Multiple-Fibre Push-On)

Legende

• MMF- Multimode Fibre
• SMF - Single Mode Fibre
• PC - Gerader Schliff
• APC - Schräger Schliff
• FTTH - Fibre to the home
