Twisted-Pair-Kabel bestehen aus mehreren Kupferadern, die paarweise verdrillt sind. Typischerweise werden die Adern in einem geschirmten oder ungeschirmten Kabelmantel zusammengefasst. Jedes Drahtpaar besteht aus zwei Adern, die um eine gemeinsame Achse gewickelt sind. Die Anzahl der Drahtpaare kann je nach Anwendung variieren, wobei vier Paare für die meisten Ethernet-Verbindungen üblich sind. Ältere Standards hatten weniger Paare. Die Verdrillung der Kabeladern dient dazu, elektromagnetische Störungen zu minimieren.
Es gibt Straight-Thru Kabel (für Geräte die in unterschiedlichen Layern arbeiten) und Cross-Over Kabel (für Geräte die im selben Layer arbeiten).
Die Qualität eines Twisted-Pair-Kabels wird anhand verschiedener Kriterien bewertet, darunter die Anzahl der Verdrillungen pro Zoll, die Abschirmung gegen elektromagnetische Interferenzen, der Durchmesser der einzelnen Adern und die Qualität des Kabelmantels.
Kabeltypen
- Unshielded Twisted Pair (UTP): UTP-Kabel sind die häufigste Art von Twisted-Pair-Kabeln. Sie bestehen aus ungeschirmten Kupferadern, die paarweise verdrillt sind. UTP-Kabel werden häufig für Ethernet-Netzwerke, Telefonverbindungen und andere Anwendungen verwendet, bei denen eine moderate Störfestigkeit ausreicht.
- Shielded Twisted Pair (STP): STP-Kabel sind mit einer zusätzlichen Schirmungsschicht um die verdrillten Drahtpaare versehen. Diese Schirmung bietet einen verbesserten Schutz vor elektromagnetischen Störungen und ermöglicht eine bessere Signalintegrität. STP-Kabel werden in Umgebungen eingesetzt, in denen ein erhöhtes Maß an Störfestigkeit erforderlich ist, wie beispielsweise in Industrieumgebungen.
- Screened Twisted Pair (ScTP): ScTP-Kabel ähneln STP-Kabeln, sind jedoch mit einer gesamten Schirmung um den Kabelmantel versehen. Diese zusätzliche Schirmung bietet einen höheren Schutz vor elektromagnetischen Störungen als STP-Kabel. ScTP-Kabel werden häufig in Umgebungen eingesetzt, in denen starke elektromagnetische Störungen auftreten können.
- Foil Twisted Pair (FTP): FTP-Kabel bestehen aus verdrillten Kupferadern, die einzeln mit einer metallischen Folie abgeschirmt sind. Diese Abschirmung bietet einen guten Schutz gegen elektromagnetische Interferenzen. FTP-Kabel werden oft für Ethernet-Verbindungen und andere Anwendungen eingesetzt, bei denen eine gute Störfestigkeit erforderlich ist.
- Screened Foiled Twisted Pair (SFTP): SFTP-Kabel kombinieren die Eigenschaften von FTP- und ScTP-Kabeln. Sie bestehen aus verdrillten Kupferadern, die sowohl einzeln mit einer metallischen Folie als auch insgesamt mit einem Schirm umgeben sind. SFTP-Kabel bieten eine hohe Störfestigkeit und werden in anspruchsvollen Umgebungen eingesetzt, in denen eine zuverlässige Signalübertragung wichtig ist.

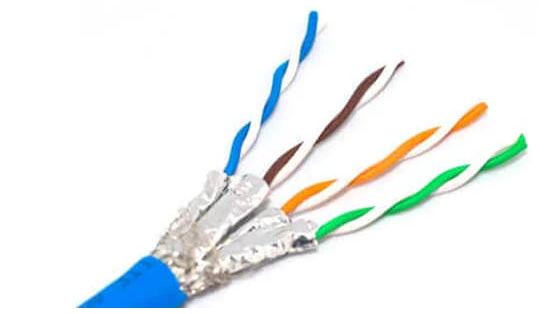

Liste verschiedener Twisted-Pair Kabel mit Bildern.
Kategorien
| Kategorie | Beschreibung | Geschwindigkeit | Maximale Kabellänge | Anwendungen |
|---|---|---|---|---|
| Cat1 | Veraltetes Kabel für Sprachkommunikation ohne Datenübertragung | Niedrig | - | Telefonverbindungen (veraltet) |
| Cat2 | Veraltetes Kabel für geringe Datenübertragungsraten | Niedrig | - | Telefonverbindungen (veraltet) |
| Cat3 | Für 10-Mbit/s-Ethernet-Verbindungen | 10 Mbit/s | 100 Meter | Telefonverbindungen, grundlegende Datenübertragung |
| Cat4 | Ähnlich wie Cat3, aber weniger verbreitet | 10 Mbit/s | 100 Meter | Telefonverbindungen (wenig verwendet) |
| Cat5 | Für 100-Mbit/s-Ethernet-Verbindungen, unterstützt auch Gigabit-Ethernet über kurze Entfernungen | 100 Mbit/s, 1 Gbit/s | 100 Meter | Ethernet-Netzwerke, Telefonverbindungen |
| Cat5e | Verbesserte Version von Cat5 mit besserer Signalintegrität und Störfestigkeit | 100 Mbit/s, 1 Gbit/s | 100 Meter | Ethernet-Netzwerke, Telefonverbindungen |
| Cat6 | Für 10-Gigabit-Ethernet-Verbindungen über begrenzte Entfernungen | 10 Gbit/s | 55 Meter | Ethernet-Netzwerke, Telefonverbindungen |
| Cat6a | Verbesserte Version von Cat6 für 10-Gigabit-Ethernet-Verbindungen über längere Entfernungen | 10 Gbit/s | 100 Meter | Ethernet-Netzwerke, Telefonverbindungen |
| Cat7 | Für 10-Gigabit-Ethernet-Verbindungen mit verbesserter Abschirmung gegen elektromagnetische Interferenzen | 10 Gbit/s | 100 Meter | Ethernet-Netzwerke, Telefonverbindungen |
| Cat8 | Für 25-Gigabit- und 40-Gigabit-Ethernet-Verbindungen über begrenzte Entfernungen | 25 Gbit/s, 40 Gbit/s | 30 Meter | Ethernet-Netzwerke, Telefonverbindungen |
