Zur FortiGate-Reihe von physischen und virtuellen Appliances für das Unified Threat Management gehören verschiedene Sicherheitsfunktionen wie Firewalls, IDS/IPS, Webfilter und Schutz vor Schadprogramm oder Spam der Firma Fortinet.
Dazu gehören auch Next-Generation Firewalls (NGFW), die als Produkte definiert werden die Firewalls, VPN, Intrusion Detection und andere Sicherheitsfunktionen in sich vereinen.
Fortigate Demo (Login: demo:demo)
Fortigate Firewalls haben ein eigenes Betriebssystem, das FortiOS.
Der FortiManager bietet eine zentrale Administration eines Firewall Cluster.
Der FortiAnalyzer bietet Berichtfunktionen, Ereignisprotokollierung, Sicherheitsberichterstellung und Analyse.
FortiClient ist ein Endpunkt-Sicherheitsprodukt für Desktops, Telefone und andere Geräte.
Beliebte Modelle:
Virtuelle Domänen (VDOMs) werden verwendet, um ein FortiGate in zwei oder mehr virtuelle Einheiten zu unterteilen, die unabhängig voneinander funktionieren. VDOMs können separate Sicherheitsrichtlinien und im NAT-Modus völlig separate Konfigurationen für Routing und VPN-Dienste für jedes verbundene Netzwerk bereitstellen. Ähnlich wie Context auf ASA.
Fortigate VM CLI
// initial setup config system global hostname FG1 end // testen show system global // other commands show system interface show system dhcp server show system dns show full-configuration execute factoryreset get router info routing-table <all,details,vrf,ospf,bgp,rip,..> show firewall address vie-p-srv-wsy02 config system interface show edit Server_Lan get | grep address show | grep address set vlanid 1 edit next # erstellt ein objekt mit der nächst verfügbaren ID
Debugging
diagnose debug enable get vpn ipsec tunnel summary diagnose vpn tunnel list [name <VPN-Name>] diagnose vpn ike gateway diagnose vpn ike stats diagnose debug application ike -1 diagnose debug disable diagnose sniffer packet any 'host 10.0.0.1 and host 10.0.0.2' 4 diagnose sniffer packet any 'net 10.0.0.0/24' 4 diagnose sniffer packet <VPN-Name> 'net 10.0.0.0/24' 4 execute policy-packet-capture delete-all
config system interface
edit port1
set ip 100.0.0.2 255.255.255.0
set role wan
set alias WAN
set allowaccess ping
next
edit port2
set ip 192.168.0.1 255.255.255.0
set role lan
set alias LAN
set allowaccess fgfm http https ping snmp ssh telnet
next
end
show system interface // check config
config system dns
set primary 8.8.8.8
set secondary 8.8.4.4
next
end
config system dhcp server
edit 1
config ip-range
edit 1
set start-ip 192.168.0.10
set end-ip 192.168.0.20
set default-gateway 192.168.0.1
set dns-server1 8.8.8.8
set dns-server2 8.8.4.4
set enable enable
set interface port1
set server-type regular
set netmask 255.255.255.0
next
next
end
config router static
edit 1
set gateway 192.168.0.1
set device port1
next
end
FGT # config router policy
FGT (policy) # edit 1
set input-device <----- Incoming interface name.
set input-device-negate <----- Enable/disable negation of input device match.
set src <----- Source IP and mask (x.x.x.x/x).
set srcaddr <----- Source address name.
set src-negate <----- Enable/disable negating source address match.
set dst <----- Destination IP and mask (x.x.x.x/x).
set dstaddr <----- Destination address name.
set dst-negate <----- Enable/disable negating destination address match.
set action <----- Action of the policy route.
set protocol <----- Protocol number (0 - 255).
set gateway <----- IP address of the gateway.
set output-device <----- Outgoing interface name.
set tos <----- Type of service bit pattern.
set tos-mask <----- Type of service evaluated bits.
set status <----- Enable/disable this policy route.
set comments <----- Optional comments.
set internet-service-id <----- Destination Internet Service ID.
set internet-service-custom <----- Custom Destination Internet Service name.
next
end
config firewall address
edit "subnet_192.168.1.0_24"
set subnet 192.168.1.0 255.255.255.0
next
edit "host_192.168.1.10"
set subnet 192.168.1.10 255.255.255.255
next
end
config firewall policy
edit 1
set name "INTERNET ACCESS"
set srcintf port2
set dstintf port3
set srcaddr "subnet_192.168.1.0_24"
set dstaddr "subnet_192.168.2.0_24"
set action accept
set schedule "always"
set service "ALL"
set nat enable
next
end
Move policy
config firewall policy
move 15 before 10
end

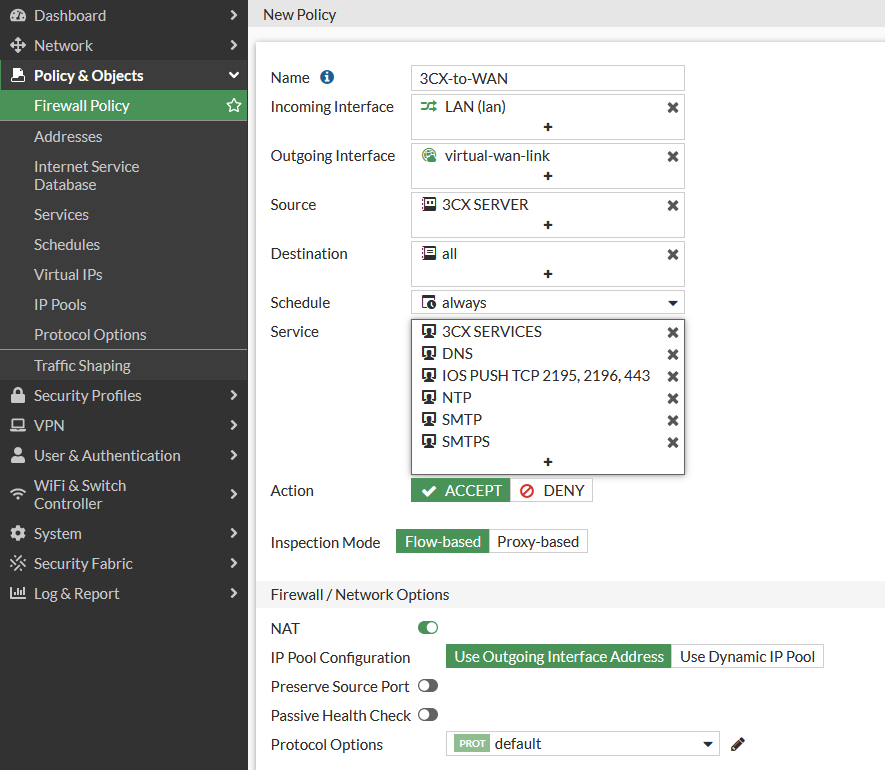

Um den Clients Zugriff auf das Internet zu geben kann man eine einfache Firewall Policy erstellen und dabei den Haken bei NAT (als Adresse das Interface) setzen.
config firewall policy
edit 1
set name "INTERNET ACCESS"
set srcintf "port2"
set dstintf "port1"
set srcaddr "LOCALSUBNET"
set dstaddr "all"
set action accept
set schedule "always"
set service "ALL"
set nat enable
next
end
Um einen Server zu exposen erstellt man eine virtuelle IP und eine Firewall Policy (WAN → LAN) dazu. (Bei der Firewall Policy nicht die IP selbst angeben oder als Objekt erstellen sondern das Objekt der virtuellen IP verlinken).
config firewall policy
edit 4
set name "test"
set srcintf "port1"
set dstintf "port2"
set srcaddr "all"
set dstaddr "server"
set action accept
set schedule "always"
set service "ALL"
next
end
config system gre-tunnel
edit "GRE-Tunnel"
set interface "port1"
set local-gw 100.0.0.2
set remote-gw 200.0.0.2
next
end
# Alternativ (untested)
config system interface
edit "GRE-Tunnel"
set vdom "root"
set ip 192.168.0.2 255.255.255.255 # muss /32 sein!
set allowaccess ping
set type tunnel
set remote-ip 192.168.0.1 255.255.255.0
set interface "port1" # Lokaler Tunnel Endpoint
next
end
Firewall Regeln für den Tunnel.
config firewall policy
edit 2
set name "TO-GRE"
set srcintf "port2"
set dstintf "GRE-Tunnel"
set srcaddr "LOCALSUBNET"
set dstaddr "all"
set action accept
set schedule "always"
set service "ALL"
next
edit 3
set name "FROM-GRE"
set srcintf "GRE-Tunnel"
set dstintf "port2"
set srcaddr "all"
set dstaddr "LOCALSUBNET"
set action accept
set schedule "always"
set service "ALL"
next
end
Show references of an IPSec Tunnel
show | grep "Tunnel Name"
Siehe Fortigate Performance SLA.
#Example
config system link-monitor
edit 0
set addr-mode ipv4
set srcintf "wan1"
set server "8.8.8.8"
set protocol ping
set gateway-ip <wan1-gateway|0.0.0.0>
set source-ip <wan1-ip|0.0.0.0>
set interval 2
set failtime 5
set recoverytime 10
set ha-priority 1
set update-cascade-interface disable
set update-static-route enable
set status enable
next
end
config router ospf
set router-id 10.11.101.1
config area
edit 0.0.0.0
next
end
config ospf-interface
edit "Router1-Internal-DR"
set interface "port1"
set priority 255
set dead-interval 40
set hello-interval 10
next
edit "Router1-External"
set interface "port2"
set dead-interval 40
set hello-interval 10
next
end
config network
edit 1
set prefix 10.11.0.0 255.255.0.0
next
edit 2
set prefix 192.168.102.0 255.255.255.0
next
end
end
Auth via User/Pass oder API Token.
API Admin erstellen; System → Administrators → new with API key
curl -k -L "https://10.5.1.1/api/v2/my/path?access_token=xxxxxxxxx"
In Postman die Auth auf „API Key“ stellen.
Ausgabe formatieren.
https://<fw>/api/v2/cmdb/firewall/address?format=name|type|obj-type|associated-interface https://<fw>/api/v2/cmdb/firewall/policy?format=policyid|srcintf|dstintf|srcaddr|dstaddr|service
Ausgabe filtern
https://<fw>/api/v2/cmdb/firewall/address?filter=name=@Acticon_Controller https://<fw>/api/v2/cmdb/firewall/address?format=name&filter=name=@Acticon_Controller
# Interfaces cmdb/system/interface # Router cmdb/router/static cmdb/router/policy cmdb/router/rip cmdb/router/ospf cmdb/router/bgp # Firewall cmdb/firewall/policy cmdb/firewall/address # User cmdb/user/local cmdb/user/ldap cmdb/user/group
