• FiveGigabitEthernet - Fi
• FortyGigabitEthernet - Fo
• GigabitEthernet - Gi
• TenGigabitEthernet - Te
• TwentyFiveGigabitEthernet - Twe
• TwoGigabitEthernet - Tw

Jeremys IT Lab - Syslog

Es gibt mehrere Arten von ACLs. Cisco ACL Basics

• Standard: Traffic identifizieren, nur Source (VPNs und Route Maps)
• Extended: Traffic filtern, Source und Destination (IP, Port, Protokoll etc)
• Ethertype: Non-IP Traffic
• Webtype: Clientless SSL-VPN
• Managment: Managment Traffic

Cisco CCIE R&S - VACLs and PACLs

Eine ACL (Access control list) besteht aus 1 oder mehrerer ACEs (Access control entries).

ACEs werden der Reihe nach abgearbeitet und evtl überschrieben (auf Segmentierung achten)!

! Standard IP Access Lists
ip access-list standard STANDARD_ACL
permit 10.1.0.0 0.255.255.255
permit host 10.2.0.1
permit any
exit

! Extended IP Access Lists
ip access-list extended EXTENDED_ACL
permit ip 10.0.0.1 0.255.255.255 10.1.0.1 0.255.255.255
permit ip host 10.0.0.1 host 10.1.0.1
permit ip host 10.0.0.1 any
permit ip any any
exit

interface GigabitEthernet0/0
ip access-group STANDARD_ACL in
ip access-group EXTENDED_ACL out

! Mac Access List
access-list mac extended MAC_ACL
 permit host 0000.0000.0000 any

int gi0/0
 mac access-group MAC_ACL in
 mac access-group MAC_ACL out


! Vlan Access List
access-list 100 permit ip any host 192.168.1.100

! Sequence 10 blockiert Traffic der die ACL 100 matcht. Sequence 20 erlaubt alles andere.
vlan access-map NOT-TO-SERVER 10
 match ip address 100
 action drop

vlan access-map NOT-TO-SERVER 20
 action forward

! Auf das Vlan 10 anwenden
vlan filter NOT-TO-SERVER vlan-list 10

Es gibt das Cisco proprietäre HSRP sowie GLBP und den offenen Standard VRRP.

Siehe Managing Cisco switch stack1, 2.

• Build a stack
• Add a stack member
• Remove a stack member (https://www.youtube.com/watch?v=-J9wtau25sY)

Siehe NetworkLessons - Cisco Stackwise

Router(config)# ip dhcp pool internal
Router(dhcp-config)# network 172.16.10.0 255.255.255.0
Router(dhcp-config)# default-router 172.16.10.1
Router(dhcp-config)# dns-server 172.16.10.10
Router(dhcp-config)# netbios-name-server 172.16.10.10
Router(dhcp-config)# domain-name zarat.local
Router(dhcp-config)# lease 14 12 23 // 14 days, 12 hours, 23 minutes.
Router(dhcp-config)# lease infinite // default time is 1 day.
Router(dhcp-config)# exit
Router(config)# ip dhcp excluded-address 172.16.10.1 172.16.10.9 // range of addresses not to be leased out
Router(config)# service dhcp // service is enabled by default in Cisco IOS Software.

ip domain name-servers 10.0.0.10

R1# configure terminal
R1(config)# ip dns server // enable DNS server
R1(config)# ip domain-lookup

R1(config)# ip name-server 4.2.2.2 // eigener DNS

R1(config)# ip dns primary <domain> soa <primary-server-name> <mailbox-name> // als Master Server

R1(config)# ip host fileserver 192.168.0.5 // Record
R1(config)# ip host arush 192.168.0.3 // Record

Siehe spanning_tree_protocol.

Cisco hat eigene Erweiterungen abgeleitet.

• PVST+ (Cisco default)
• Rapid-PVST+
• MST

Ports

• Root
• Designated
• Non-Designated

SW1# show spanning-tree
SW1# spanning-tree mode <pvst|rapid-pvst|mst>
SW1# debug spanning-tree events

PVST (Per VLAN Spanning tree) wurde von Cisco Systems entwickelt und ist eine Erweiterung des ursprünglichen STP. Es ermöglicht die Berechnung eines separaten Spanning Tree für jedes VLAN in einem Netzwerk. Dadurch können VLANs unabhängig voneinander arbeiten und Schleifen in einem VLAN beeinflussen nicht die anderen VLANs.

Die Verwendung von PVST ist besonders wichtig in Umgebungen, in denen Virtual LANs (VLANs) eingesetzt werden, da in solchen Szenarien die Gefahr von Schleifen erhöht ist.

Port States

• Blocking (20 sec), receive BPDU to learn topology
• Listening (15 sec), receive and send BPDU to participate in port election process (root, blk, fwd,..)
• Learning (15 sec), receive and send BPDU, learn and add information to mac table
• Forwarding, fully functional

Siehe CCIE Topic - Youtube, NetworkLessons

SW1(config)# spanning-tree vlan 10 root primary
SW1(config)# spanning-tree vlan 20 root secondary

SW2(config)# spanning-tree vlan 10 root seconrady
SW2(config)# spanning-tree vlan 20 root primary

IEEE 802.1w

Ähnlich wie PVST ermöglicht auch RPVST (Rapid per VLAN Spanning tree) die Berechnung eines separaten Spanning Tree pro VLAN in einem Netzwerk. Der Unterschied liegt darin, dass RPVST die Rapid Spanning Tree Technologie verwendet, was bedeutet, dass die Konvergenzzeiten im Vergleich zum ursprünglichen Spanning Tree Protocol (STP) erheblich verkürzt werden. RSTP kann in der Regel in Bruchteilen einer Sekunde eine Konvergenz erreichen, was in kritischen Netzwerkumgebungen entscheidend sein kann.

RPVST ist insbesondere in Umgebungen wichtig, in denen eine schnelle Konvergenzzeit und die Unabhängigkeit von VLANs entscheidend sind. Es wird häufig in größeren Unternehmensnetzwerken eingesetzt, in denen viele VLANs verwendet werden.

Ports (in addition to root, designated, non-designated)

• Alternate, alternate path to root bridge
• Backup, for designated port when multiple connections to a LAN segment

Port states

• Discarding (replaces Blocking and listening), receive BPDUs but does not forward any frames
• Learning, receive and send BPDU, add information to mac table
• Forwarding, fully functional

Siehe CCIE Topic Youtube

SW1(config)# spanning-tree mode rapid-pvst

! Edge Port
SW1(config)# int gi0/1
SW1(config-if)# spanning-tree portfast edge
SW1(config-if)# spanning-tree bpduguard enable

• Reduziert die Anzahl an STP Instanzen im Netzwerk
• MST Regions gruppen Switche für die gemeinsame Konfiguration

MST Switche müssen bestimmte Attribute haben und diese Attribute müssen übereinstimmen.

• MST region name (alnum)
• MST Revision number
• MST VLAN Mapping table

In jeder MST Region gibt es immer eine Default Internal Spanning Tree (IST) Instanz (Instance 0). Hat man 2 Regionen hat man Instanz0 und Instanz1.

Neue Instanzen die man erstellt und VLANS zuweist nennt man MSTIs (Multiple spanning tree instances). Es gibt neben Instanz0 noch 15 (1-15).

Der Common spanning tree (CST) verbindet alle STP Instanzen im Netzwerk. Er bridget alle MST Regions mit 802.1d und 802.1w. Es gibt nur eine CST Instanz im Netzwerk (if needed).

Der Common internal spanning tree (CIST) ist eine Sammlung aller ISTs in jeder MST Region. Für Switches in der selben Region ist der IST auch der CIST. Für Switches ausserhalb der Region ist der CIST auch der CST.

Siehe CCIE Topic - Youtube

SW1(config)# spanning-tree mode mst
SW1(config)# spanning-tree mst configuration
SW1(config-mst)# name MST
SW1(config-mst)# revision 1
SW1(config-mst)# instance 1 vlan 10,20
SW1(config-mst)# instance 2 vlan 30,40

SW1(config)# spanning-tree mst 1 root <primary|secondary>
SW1(config)# spanning-tree mst 1 priority <num>

VRF (Virtual Routing and Forwarding) ist eine Technologie die es erlaubt mehrere Routingtabellen auf einem Router oder Switch zu führen. Das Konzept ist ähnlich dem von VLANs. Meisstens MPLS, ohne nennt man es VRF Lite. Mehr dazu hier, hier und hier. Siehe auch VRF Lite Configuration

Router(config)# ip vrf CustomerA
Router(config-vrf)# rd 1:100
Router(config-vrf)# exit
Router(config)# do show ip vrf

Router(config)# interface GigabitEthernet 0/0
Router(config-if)# ip vrf forwarding CustomerA
Router(config-if)# ip address 192.168.1.254

Router(config)# ip route vrf CustomerA 10.1.1.0 255.255.255.0 192.168.1.1

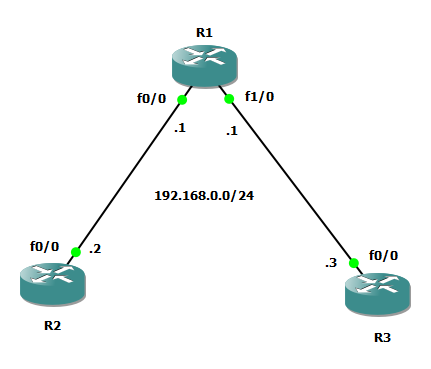

IRB steht für „Integrated Routing and Bridging“ und bezieht sich auf eine Funktion, die auf Cisco-Routern implementiert ist. Diese Funktion ermöglicht es, sowohl das Layer-2-Bridging als auch das Layer-3-Routing in einer einzigen Schnittstelle zu kombinieren.

Mit IRB können Sie einen Router so konfigurieren, dass er sowohl als Router als auch als Bridge fungiert. Dies bedeutet, dass er Pakete zwischen verschiedenen Netzwerken weiterleiten kann (Layer-3-Routing), aber auch in der Lage ist, Ethernet-Frames auf Layer 2 zu schalten (Bridging). IRB wird oft verwendet, um unterschiedliche VLANs in einem Netzwerk zu verbinden.

Ein wichtiger Aspekt von IRB ist die Zuweisung von IP-Adressen sowohl auf der Layer-2-Schnittstelle (Bridge-Gruppe) als auch auf der Layer-3-Schnittstelle (Schnittstelle, die für das Routing verwendet wird). Dies ermöglicht es dem Router, Pakete zu verarbeiten, die zwischen den verschiedenen Layer-2-Domänen (z.B. VLANs) übertragen werden.

!R1

bridge irb
bridge 1 protocol ieee
bridge 1 route ip

int bvi1
 ip address 192.168.0.1 255.255.255.0
 no shut

int fa0/0
 bridge-group 1
 no shut

int fa1/0
 bridge-group 1
 no shut

!R2

int fa0/0
 ip addr 192.168.0.2 255.255.255.0
 no shut

!R3

int fa0/0
 ip addr 192.168.0.3 255.255.255.0
 no shut

Siehe PNP

Siehe cdp.pdf.

Network Address Translation (NAT) ermöglicht es Netzwerkgeräten wie Router, Switches und Firewalls, die Ziel- oder Quell- IP Adressen eines Datenpakets in einem Netzwerk durch eine andere Adresse zu ersetzen.

Siehe NAT Failover.

Jeremys IT Lab (NAT Teil 1, NAT Teil 2, Static NAT, Dynamic NAT, PAT), Configuring NAT - Cisco Docs

• outside global: öffentliche IP aus Sicht von aussen
• outside local: öffentliche IP aus Sicht von innen
• inside local: eigene private IP aus Sicht von innen
• inside global: eigene öffentliche IP aus Sicht von innen

# Private IP auf öffentliche mappen
R1(config)# ip nat inside source static 192.168.0.2 11.22.33.44

# Private IP auf öffentlichen Pool mappen
R1(config)# access-list 1 permit 192.168.0.0 0.0.255.255
R1(config)# ip nat pool POOL1 1.1.1.1 1.1.1.2 1.1.1.3 netmask 255.255.255.0
R1(config)# ip nat inside source list 1 pool POOL1

# Private IP bekommen die öffentliche IP vom ausgehenden Interface
R1(config)# access-list 1 permit 192.168.0.0 0.0.255.255
R1(config)# ip nat inside source list 1 interface serial0/0 overload

Siehe VPN.

Keith Barker - IPSec Site to Site VPN tunnels - Youtube

Ein Crypto Map ist eine Konfiguration auf einem Cisco Gerät, die verwendet wird, um die IPSec- (Internet Protocol Security) Einstellungen für VPN Verbindungen zu definieren. Es enthält Informationen über die Verschlüsselungs- und Authentifizierungsmethoden, die während der VPN-Verbindung verwendet werden.

Ein Transform-Set definiert die Art der Verschlüsselung und Authentifizierung, die während der VPN-Verbindung verwendet wird. Es kann mehrere Verschlüsselungs- und Authentifizierungsmethoden enthalten.

crypto ipsec transform-set MY_TRANSFORM_SET esp-aes 256 esp-sha-hmac

Eine Crypto Access-List definiert, welche Datenverkehrspakete verschlüsselt werden sollen. Sie spezifiziert, welche IP-Adressen oder IP-Bereiche über die VPN-Verbindung geschützt werden sollen.

access-list 100 permit ip 10.0.0.0 0.255.255.255 192.168.0.0 0.0.255.255

Ein Crypto Map-Set ist eine Sammlung von Crypto Maps. Es kann mehrere Crypto Maps enthalten, die auf unterschiedliche Szenarien oder Verbindungen abzielen.

crypto map MY_CRYPTO_MAP_SET 10 ipsec-isakmp
 set peer 203.0.113.1
 set transform-set MY_TRANSFORM_SET
 match address 100

interface GigabitEthernet0/0
 crypto map MY_CRYPTO_MAP_SET

VLans haben eine ID von 1 - 4094. 0 und 4095 sind reserviert. Es gibt Layer2 und Layer3 VLans.

• General mode allows multiple untagged vlans and also multiple tagged vlans to exist on the same switch interface.
• Trunk mode allows ONE untagged vlan and multiple Tagged vlans to exist on the same switch interface.
• Access mode allows only one untagged vlan to exist on a switch interface.

Der allgemeine Switchport-Modus besteht aus einer Kombination aus VLAN-Trunk und Access Links. Diese können sowohl getaggte als auch ungetaggte Frames haben. Alle Frames, die an ein bestimmtes VLAN gesendet werden, müssen gekennzeichnet werden. Alle ungetaggten Frames werden an das native VLAN gesendet. Das native VLAN gilt weiterhin für den allgemeinen Switchport-Modus.

See Auto VLAN Assignment using Radius

By default sind alle Interfaces im Default Vlan1. Damit sind in einer Broadcast Domain und können direkt miteinander kommunizieren. By default ist auch das Native Vlan das Vlan1.

Das Native Vlan gibt es aus 3 Gründen

• Backward Compability für Geräte die keine Vlans unterstützen
• Wird genutzt um Nutz- und Kontrolltraffic auszutauschen (CDP, LACP,..)
• für VoIP

By default ist das Default Vlan1 auch das Native Vlan. Dann ist es das Default Native Vlan.

Das Native Vlan ist ein spezielles Vlan denn es wird nicht getaggt wenn es einen Trunkport passiert. Das Native Vlan kann auch als Mgmt Vlan dienen, sollte es aber nicht.

Es ist good practice das Native Vlan zu ändern (meißtens Vlan99) weil das Default Native Vlan1 erlaupt VLan Hopping Attacken. Das Native Vlan muss auf beiden Seiten eines Trunk das selbe sein!

Siehe VMPS.

Es gibt zwei Arten von ACLs:

• Standard-ACLs: Diese ACLs erlauben oder verweigern Pakete nur basierend auf der Quelladresse.
• Extended ACLs: Diese ACLs erlauben oder verweigern Pakete basierend auf der Quell-Adresse und der Ziel-Adresse, dem Protokolltyp, den Quell- und Ziel-TCP- oder -UDP-Ports und mehr.

ACLs werden auf Interfaces angewendet. Es gibt INBOUND und OUTBOUND. OUTBOUND bedeutet vom Router/Switch bei dem jeweiligen Interface hinaus. INBOUND bedeutet beim jeweiligen Interface hinein zum Router/Switch.

Grundsätzlich gilt Standard ACLs werden näher bei der Destination und Extended ACLs näher bei der Source angelegt.

ip access-list standard test
permit any
deny 10.0.0.1 0.0.0.0 // oder host 10.0.0.1

ip access-list extended test
permit any any
deny 10.0.0.1 0.0.0.0 10.0.1.0 0.0.0.255

- Allgemeine Befehle -
enable                          // Wechseln in den privilegierten EXEC-Modus
configure terminal              // Wechseln in den Konfigurationsmodus
exit                            // Verlassen des aktuellen Modus

- Schnittstellenkonfiguration -
interface [interface-name]       // Wechseln zur Schnittstellenkonfiguration
show interfaces                  // Anzeige von Schnittstelleninformationen
interface [interface-name] no [command]   // Entfernen einer Konfigurationsoption

- VLAN-Konfiguration -
vlan [vlan-id]                   // Erstellen eines VLANs
vlan [vlan-id] name [name]       // Festlegen eines VLAN-Namens
show vlan                        // Anzeige der VLAN-Konfiguration
switchport access vlan [vlan-id] // Setzen des Access-VLANs für einen Port
switchport mode access           // Setzen des Port-Modus auf Access

- Trunk-Konfiguration -
interface [interface-name]       // Wechseln zur Trunk-Konfigurationsschnittstelle
switchport mode trunk            // Setzen des Port-Modus auf Trunk
switchport trunk allowed vlan [vlan-list] // Festlegen der erlaubten VLANs für einen Trunk-Port

- IP-Konfiguration -
interface vlan [vlan-id]         // Wechseln zur VLAN-Interface-Konfiguration
ip address [ip-address] [subnet-mask]   // Zuweisen einer IP-Adresse zur VLAN-Schnittstelle
show ip interface brief          // Anzeige der IP-Konfiguration der VLAN-Schnittstellen

- Routing-Konfiguration -
ip route [destination] [subnet-mask] [next-hop]   // Hinzufügen einer statischen Route
show ip route                    // Anzeige der Routing-Tabelle

- Sicherheitskonfiguration -
enable secret [password]         // Festlegen des verschlüsselten privilegierten Kennworts
line console 0                   // Wechseln zur Konsolenlinie
login                            // Aktivieren der Benutzerauthentifizierung

- Speichern und Laden von Konfigurationen -
write memory                     // Speichern der Konfiguration
copy running-config startup-config   // Kopieren der laufenden Konfiguration in die Startkonfiguration

Enable ssh

clock source sntp // use external sntp
clock set 08:59:00 Nov 01 2022 // static time

Siehe auch Configuring NTP - Cisco und Configuring NTP over CLI - Cisco

improve

Um SSH verwenden zu können benötigt man ein K9 Cisco Image!

conf t

// hostname und domain-name für RSA keys setzen
hostname r1
ip domain-name router.local

// keys generieren
crypto key generate rsa

ip ssh ver 2

// user anlegen
service password-encryption
enable secret s3cr3t
user admin privilege 15 password admin

line con 0
password c1sc0

// vty konfigurieren
line vty 0 15
transport input ssh
login local


// delete keypair
crypto key zeroize rsa

Siehe https://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst2960x/software/15-0_2_EX/security/configuration_guide/b_sec_152ex_2960-x_cg/b_sec_152ex_2960-x_cg_chapter_01001.html

Authentication (wer bist du), Authorization (was darfst du), Accounting (was hast du gemacht) - AAA Playlist

• Local users
• Server (Radius, Tacacs)
• Enable secret

// password encryption
service password-encryption

// aktivieren von aaa
aaa new-model

// Example: aaa authentication login {default | list-name} methodl [method2. . .]
aaa authentication login default group radius local enable // use radius, local db or enable password
aaa authentication login CONSOLE group radius local // use radius or local db for console
aaa authentication login SSH group radius local // use radius or local db for vty (SSH)

// radius
R(config)# radius server MYRADIUSSERVER
R(config-radius-server)# address ipv4 10.0.0.1 auth-port 1812 acct-port 1813
R(config-radius-server)# key s3cr3t

// enable aaa on vty using "default" list
line vty 0 4
login authentication default

// enable aaa on console
line console 0
login authentication default


// DONT FORGET
service password-encryption
enable secret s3cr3t

Todo: AAA Auth, AAA Authentication AAA Authorization (lokale User oder via Radius, Tacacs), DNS, SNMP, NTP.

Siehe Authenticate SSH on active directory via Radius, AAA Authentication with Cisco Routers||Server 2012 r2

Configure local authentication using LDAP

Siehe Local AAA

Configure radius auth on cisco

SPAN spiegelt den Traffic der über einen Port läuft auf einen anderen Port. Dort kann man den Traffic dann mit WireShark o.ä sniffen. Mehr Infos im PDF Cisco Port Sniffing.

Mann nennt es SPAN oder TAP Ports. Bei einem SPAN Port handelt es sich um einen dedizierten Port auf einem verwalteten Switch, um Kopien von Netzwerkpaketen an dort angeschlossene Tools zu senden. Dem gegenüber ist ein TAP ein dediziertes Gerät, um Netzwerkverkehr passiv aufzuteilen. See SPAN vs. TAP Ports.

Switch(config)# monitor session 1 source interface Fa0/1
Switch(config)# monitor session 1 destination interface Fa0/2
Switch(config)# exit
Switch# show monitor session 1
Session 1
---------
Type                   : Local Session
Source Ports           :
    Both               : Fa0/1
Destination Ports      : Fa0/2
    Encapsulation      : Native
          Ingress      : Disabled
Switch#
Switch#
Switch# configure terminal
Switch(config)# no monitor session 1

MAC-Move ermöglicht 802.1X- oder MAC-authentifizierten Benutzern, zwischen Ports auf einem Gerät zu wechseln. Wenn beispielsweise ein 802.1X-authentifizierter Benutzer zu einem anderen 802.1X-fähigen Port auf dem Gerät wechselt, wird die Authentifizierungssitzung vom ersten Port gelöscht. Der Benutzer wird am neuen Port erneut authentifiziert.

Um die Bandbreite eines Anschlusses zu begrenzen gibt es 2 Lösungsansätze - Policing und Shaping. Siehe Policing vs Shaping bzw. QoS General.

Wenn ein Kunde beispielsweise nur für einen kleinen Prozentsatz einer Hochgeschwindigkeitsverbindung zahlt, kann man die Bandbreite künstlich begrenzen. Siehe https://networklessons.com/quality-of-service/qos-traffic-shaping-explained bzw. hier

mls qos

int fa0/1
srr-queue bandwidth limit <weight> // Angabe in Prozent der physikalischen Leistung

// testen
show mls qos interface fa0/1 queueing

mls qos

class-map match-all rate-limit
  description Bandwidth Control
 match ip dscp default

policy-map 8meg
 class rate-limit
  police 8192000 192000 [conform-action <transmit|drop>] [exceed-action <transmit|drop>] [violate-action <transmit|drop>]

int fa0/1
service-policy input 8meg

• CIR (Commited information rate) - is the bitrate that is defined in the “traffic contract” that we received from the ISP.
• Tc (Time interval) - is the time in milliseconds over which we can send the Bc (committed burst).
• Bc (Commited burst) - is the amount of traffic that we can send during the Tc (time interval) and is measured in bits.
• Be (Excess burst) -
• PIR (Peak information rate)

Bc = Tc * CIR
Tc = Bc / CIR

CIR = Tc / Bc (??)

See also Catalyst QoS Fundamentals

// create
conf t
macro name test
switchport mode access
switchport access vlan 2
no shutdown
@

// apply
int gi1/0/1
macro apply test

// remove
int gi1/0/1
no macro description // why description?

See here and here

interface FastEthernet0/1
switchport mode access
switchport port-security
switchport port-security maximum 1
switchport port-security violation shutdown
switchport port-security mac-address sticky

Beinhaltet Features wie

• DHCP Snooping
• Dynamic ARP inspection
• Port Security

Siehe hier

„IP SLA“ steht für „Internet Protocol Service Level Agreement“ und ist eine Funktion von Cisco Routern um die Leistung von Netzwerkverbindungen zu überwachen und zu messen.Die IP-SLA-Funktion ermöglicht es, Testpakete zu bestimmten Zielen zu senden und dann die Antwortzeit und andere Leistungsparameter zu messen. Dies kann dazu verwendet werden, die Latenz, Paketverluste und die Verfügbarkeit von Netzwerkverbindungen zu überwachen.

Es gibt verschiedene Arten von IP-SLA-Operationen, darunter Ping, Traceroute, HTTP-GET und viele mehr. Diese Operationen können verwendet werden, um die Leistung zwischen zwei Punkten im Netzwerk zu überwachen.

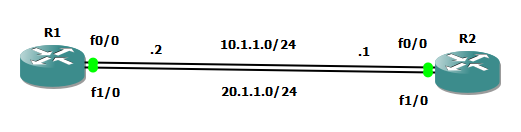

!R1
int fa0/0
ip addr 10.1.1.2 255.255.255.0
no shut
exit

int fa1/0
ip addr 20.1.1.2 255.255.255.0
no shut
exit

ip route 0.0.0.0 0.0.0.0 10.1.1.1
ip route 0.0.0.0 0.0.0.0 20.1.1.1 10

ip sla <connection-index>
! mit Responder, enable. Ohne responder, disable
tcp-connect 10.1.1.1 <port-number> control enable
! Timeout in ms
timeout 10000
exit

show ip sla con 2

ip sla schedule <entry-number> life forever start-time now

! setup tracking
track <tracking-number> ip sla <sla-connection-index> reachability

show track <tracking-number>


! Beide Default Routen rausnehmen
no ip route 0.0.0.0 0.0.0.0 10.1.1.1
no ip route 0.0.0.0 0.0.0.0 20.1.1.1

! Die Default Route mit tracking eintragen
ip route 0.0.0.0 0.0.0.0 10.1.1.1 track <tracking-number>

! Die Backup Default Route mit einer hoeheren Administrative Number eintragen
ip route 0.0.0.0 0.0.0.0 20.1.1.1 10

Einen Responder auf R2 konfigurieren.

!R2
int fa0/0
ip addr 10.1.1.1 255.255.255.0
no shut

int fa1/0
ip addr 20.1.1.1 255.255.255.0
no shut

ip sla responder tcp-connect port <port-number>
exit

! activate the responder
sh ip sla responder

Informationen

sh run | i ip route
sh ip sla summary
show ip sla connection <connection-index>
show ip sla responder

test cable-diagnostics tdr interface gi2/1

Siehe z.B STP.

show spanning-tree

Siehe z.B RIP, OSPF, EIGRP.

Siehe policy-based-routing.

Router# dir flash:
Directory of flash0:/

    5  -rw-     5571584          <no date>  asa842-k8.bin
    3  -rw-    33591768          <no date>  c2900-universalk9-mz.SPA.151-4.M4.bin
    2  -rw-       28282          <no date>  sigdef-category.xml
    1  -rw-      227537          <no date>  sigdef-default.xml

255744000 bytes total (216324829 bytes free)

Router# rename flash:asa842-k8.bin flash:old.bin
Router# delete flash:old.bin

Man kann Dateien von FTP Servern laden. Z.B um die Firmware Version upzudaten.

Router#copy tftp flash

Address or name of remote host []? 10.0.0.100

Source filename []? c2960-lanbasek9-mz.150-2.SE4.bin

Destination filename [c2960-lanbasek9-mz.150-2.SE4.bin]?

Accessing tftp://10.0.0.100/c2960-lanbasek9-mz.150-2.SE4.bin....

Loading c2960-lanbasek9-mz.150-2.SE4.bin from 10.0.0.100:

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

[OK - 4670455 bytes]

4670455 bytes copied in 3.079 secs (121951 bytes/sec)

Router#
Router# show flash:

Directory of flash:/

1 -rw- 4414921 c2960-lanbase-mz.122-25.FX.bin

3 -rw- 4670455 c2960-lanbasek9-mz.150-2.SE4.bin

2 -rw- 1052 config.text

64016384 bytes total (54929956 bytes free)

Router(config)#
Router(config)#boot system c2960-lanbasek9-mz.150-2.SE4.bin
Router(config)#
Router(config)#reload


Router(config)#show version

Herkömmliche Lizenzen sind gerätespezifisch, daher muss pro Gerät eine Lizenz vorhanden sein. Smart Licenses sind flexibel und gepoolt, was bedeutet, dass sie auf verschiedene Geräte verschoben und erneut bereitgestellt werden können.

Ältere Modelle haben mitunter keine Lizenzierung.

Man kann von traditionellem Licensing auf Smart licensing migrieren. Siehe Generate license key from PAK bzw. Convert PAK to smart license

Example:

SW1# copy usbflash0:new-image.bin flash:new-image.bin
SW1# boot system switch all flash:new-image.bin

SW2# copy usbflash0:new-image.bin flash:new-image.bin
SW2# archive copy-sw /force-reload /overwrite /dest 2 1

SW3# copy usbflash0:new-image.bin flash:new-image.bin
SW3# archive copy-sw /force-reload /overwrite /dest 3 1

SW# reload slot [1-9]

• Cisco IOS Image Downloads
• L2 and L3 Switch Images
• CSR1000v
